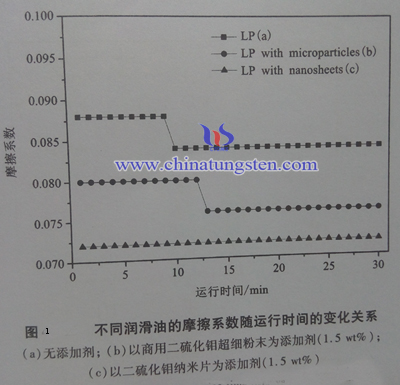

層狀二硫化鉬的摩擦機制主要是得益於其層間的范德華力，所以其容易發生剪切。當二硫化鉬作為添加劑加入到基礎油裡的時候，基礎油會吸附在基體表面，二硫化鉬顆粒也會吸附在基體上。在運行的時候，顆粒會被碾碎打磨，形成複合潤滑膜，進而基體的抗負荷能級能得到提高且減小摩擦磨損。所以，添加二硫化鉬後的石蠟基礎油的摩擦係數會明顯的降低（圖1）。因為特殊的介面效應，相比商用超細二硫化鉬，二硫化鉬納米片的摩擦係數要更小一些，而且運行的穩定性更好。二硫化鉬納米片具有很高的比表面積(75.2 m2/g)，是普通商用超細二硫化鉬超細粉末的25倍，所以其表面化學活性會高於商用二硫化鉬粉末，能有很容易就緊緊地吸附在基體表面，形成牢固的潤滑薄膜，從而減小摩擦磨損。
如果您對我司的二硫化鉬或其他鉬合金感興趣，請馬上通過電子郵件聯繫我們：sales@chinatungsten.com,sales@xiamentungsten.com ，或通過電話：865925129696。
