作為一種重要的潤滑添加劑，二硫化鉬的形貌結構對摩擦性能起著決定性的作用。得益於獨特的滾動摩擦機制，球形和富勒烯結構的二硫化鉬能夠顯著提高其摩擦性能。但是因為富勒烯結構的製備比較複雜，所以人們更傾向於用更簡單的方法來製備球形二硫化鉬。
首先將0.85g （NH4)2Mo2O7和3.06g Na2S•9H2O 溶於 100 mL 水中，然後將 2. 88g PEG-20000 ( 聚乙二醇，分子量為 20000) 加入其中。聚乙二醇充分溶解後，加入過量的鹽酸，同時進行高速攪拌，10分鐘後，收集褐色的沉澱物，並且依次使用氨水，無水乙醇和蒸餾水對其進行洗滌。然後將沉澱物放在真空乾燥箱中，在50℃溫度下，乾燥6小時，然後放在管式爐中在氫氣的氛圍下以900℃的溫度煆燒半個小時。在管式爐冷卻到室溫後，收集黑色粉末，此粉末就是二硫化鉬納米球。

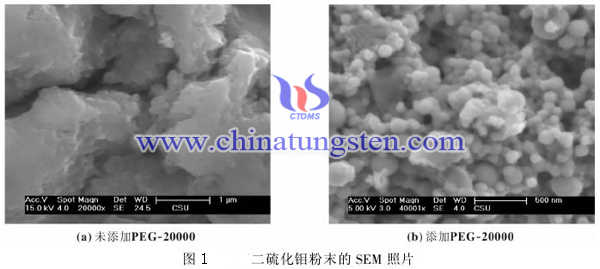

圖 1 所示為所得二硫化鉬樣品的掃描電鏡圖片。如圖 1 ( a) 所示，沒有添加包覆劑 PEG-20000時，所得產物發生嚴重團聚，形成大的塊體； 而添加PEG-20000 之後，在 “空間位阻”效應作用下，包覆劑有效地分散了二硫化鉬納米晶，並通過自身的包覆，促使納米晶形成表面活性能最低的球型結構，平均粒徑約為 100 nm，如圖 1 ( b) 所示。

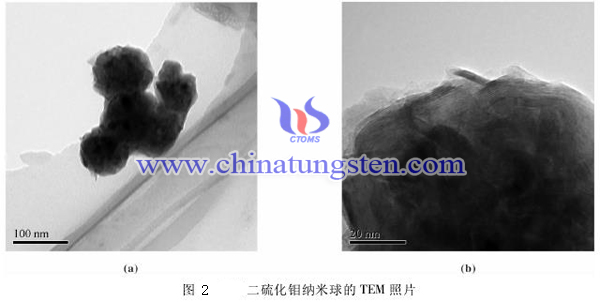

圖2所示為二硫化鉬納米球的TEM照片。由圖3（a）可以看出，二硫化鉬納米球的尺寸較小，小於100nm，並且有小規模的團聚，以減小表面活性能。圖3（b）所示的是二硫化鉬納米球的高分辨TEM照片。從圖中我們可以很明顯的看出，納米球內部結構為其本征的層狀堆垛結構，堆垛的高度大約為15層左右。
如果您對我司的二硫化鉬或其他鉬合金感興趣，請馬上通過電子郵件聯繫我們：sales@chinatungsten.com,sales@xiamentungsten.com ，或通過電話：865925129696。
